CAMSHAFT PROCESSING MACHINE LINE UP

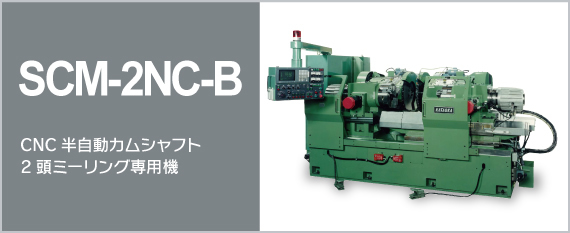

SCM-2NC-B

加工外径 φ50~φ120㎜
加工長 φ50~φ2,300㎜
ワークスピンドルモーター出力(サーボモーター) 3kW(4HP)相当
ワークスピンドル回転数 1~10min-1
ワークスピンドルチャック 15"(φ381mm)中空油圧3爪
テールスピンドルモーター出力(サーボモーター) 3kW(4HP)
テールスピンドル回転数 1~10min-1
テールスピンドルチャック 15"油圧3爪
ミーリングスピンドルモーター出力 15kW(20HP)
ミーリングスピンドル回転数 20~100min-1
ミーリングカッター外径 φ640㎜
ミーリングカッター巾 48㎜
CNC軸数 7軸(FANUC)
CNCプログラム

カムプロフィール生成システムによる
自動プログラミング

大型トラックや、建設機械、船舶、発電機等のエンジン用カムシャフトのカムローブ仕上研削の前工程である、カムローブのミーリングによる荒加工と溝入れ加工を2頭のミーリングヘッドストックにより半自動で行うことのできるミーリング専用機です。仕上前の工程機であることから、加工後のワークヒズミとネジレを最少化し最短時間で加工することが重要なポイントとなります。
本機はワークヘッドとテールストックに貫通孔油圧3爪チャックとサーボモーターを装備し、1シリンダー毎にカムシャフトを保持することを繰り返しながら加工します。これにより、ステディーレストを不要とすると共に加工応力によるワークのヒズミやネジレを最少化します。また標準的な機械のようにテールストックによる軸端のセンター孔支持が無いことから、カムシャフトの加工長さに制限されることがなく、最小機械長で最小から最長までの加工ができることから、設備投資の効率向上を計ることができます。

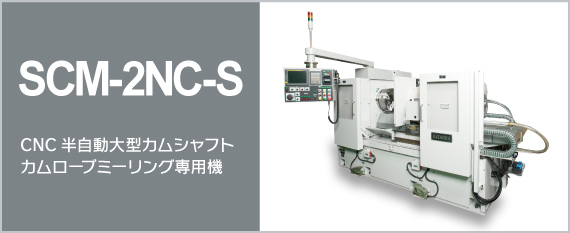

SCM-2NC-S

加工外径 φ50~φ120㎜
加工長 1000~2,500㎜
ワークスピンドルモーター出力(サーボモーター) 1.8kW(2.4HP)相当
ワークスピンドル回転数 1~10min-1
ワークスピンドルチャック 15"油圧3爪
テールスピンドルモーター出力(サーボモーター) 1.8kW(2.4HP)相当
テールスピンドル回転数 1~10min-1
テールスピンドルチャック 15"(φ381mm)中空油圧3爪
ミーリングスピンドルモーター出力 22kW(30HP)
ミーリングスピンドル回転数 20~100min-1
ミーリングカッター外径 φ640㎜
ミーリングカッター巾 48㎜
CNC軸数 5軸(FANUC)
CNCプログラム

カムプロフィール生成システムによる
自動プログラミング

大型トラックや建設機械、船舶、発電機等のエンジン用カムシャフトのカムローブ仕上研削の前工程であるカムローブのミーリングによる荒加工を半自動で行うことのできるミーリング専用機です。仕上前の工程機であることから、加工後のワークヒズミとネジレを最少化し最短時間で加工することが重要なポイントとなります。
本機はワークヘッドとテールストックに貫通孔油圧3爪チャックとサーボモーターを装備し、1シリンダー毎にカムシャフトを保持することを繰り返しながら加工します。これにより、ステディーレストを不要とすると共に加工応力によるワークのヒズミやネジレを最少化します。また標準的な機械のようにテールストックによる軸端のセンター孔支持が無いことから、カムシャフトの加工長さに制限されることがなく、最小機械長で最小から最長までの加工ができることから、設備投資の効率向上を計ることができます。

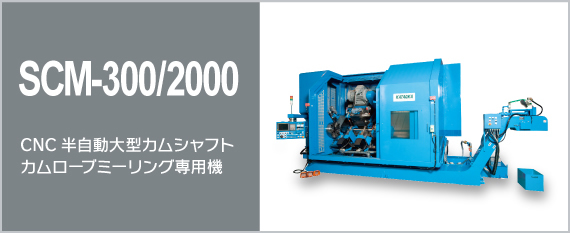

SCM-300/2000

加工外径 φ44~φ320㎜
加工長 100~2,050㎜
ワークスピンドルモーター出力(サーボモーター) 5.5kW(7.3HP)相当
ワークスピンドル回転数 1~20min-1
ワークスピンドルチャック 20”(φ508mm)油圧3爪
ミーリングスピンドルモーター出力 37kW(50HP)
ミーリングスピンドル回転数 80~220min-1
CNC軸数 6軸(FANUC)
CNCプログラム カムプロフィール生成システムによる
自動プログラミング

大型のトラック、建設機械、発電機、船舶等のエンジン用カムシャフトや産業機械の駆動機構用カムのカムローブ仕上研削の前工程であるカムローブのミーリングによる荒加工と潤滑油用ドリル孔加工やキー溝ミーリング加工を半自動で行うことのできる複合ミーリング機です。
2基のステディレストと37kW(50馬力)のミーリング駆動モーターでよりアグレッシブな加工ができることから、生産性の向上が得られます。
またA.T.C付の小径用ドリリング&ミーリングユニットを装備していることから、工程統合による設備投資効率の向上を計ることができます。

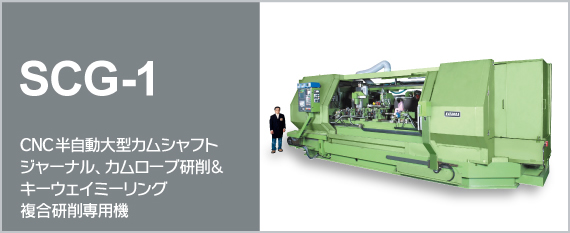

SCG-1

加工外径 φ40~φ105㎜
加工長 750~2,500㎜
ワークスピンドルモーター出力 5.9kW
ワークスピンドル回転数 1~180min-1

ジャーナル砥石スピンドルモーター出力

30kW

ジャーナル砥石スピンドル回転数

MAX.2,100r.p.m
ジャーナル研削速度 45m/SEC
ジャーナル加工砥石 φ750~500 幅100㎜
カム砥石スピンドルモーター出力 30kW(40HP)
カム砥石スピンドル回転数 MAX.2,800r.p.m
カム研削速度 60m/SEC
カム加工砥石 φ610~φ420 幅40㎜
CNC軸数 6軸(FANUC)
CNCプログラム

カムプロフィール生成システムによる

自動プログラミング

大型のトラック、建設機械、発電機等のエンジン用カムシャフトのジャーナル研削、カムローブ研削、そして軸端のキーウェイミーリングの加工を半自動で行なう複合研削専用機です。
ジャーナル部とカムローブ部の砥石スピンドルに超精密高剛性特殊アンギュラコンタクトベアリング軸受、両研削スライドユニットの研削切込スライドのハイドロスタティック化によりアグレッシブルで高品位な加工を安定して行うことができます。
また工程を統合することにより、中小ロット生産での設備投資効率の向上を計ることができます。

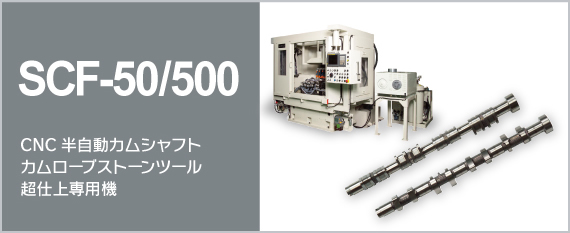

SCF-50/500

加工外径 φ50㎜
加工長 500㎜
ガムローブ数 8、24
ワークスピンドルモーター出力(DDサーボモーター) 3.7kW(5HP)相当
ワークスピンドル回転数 MAX.400r.p.m
ワークスピンドルチャック 6”(φ150mm)油圧3爪
研磨ツール アブレッシイブスティック砥石
オシレーション 左右&上下
テールストックセンター MT4

CNC軸数

6軸(FANUC)

乗用車等のエンジン用カムシャフトのカムローブ研削後の超仕上加工(スーパーフィニッシュ)をテープツール方式からストーンツール方式にして高品位でよりアグレッシブな加工を半自動で行う超仕上研磨機です。
カムローブ研削により成形された形状に適正な圧力で追従するコンパクトで作動精度にすぐれた32基の圧力可変空圧ストーンツールスライドユニットを配置していることと、カムシャフトの左右と砥石の上下をサーボモーターによりオシレーションさせることにより、多種類のシングルやトリプルカムのカムシャフトを高品位に加工することができます。
