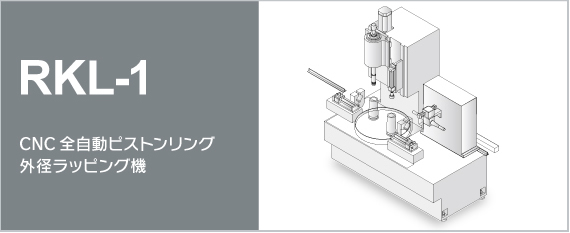

CNC DEVELOPING MACHINE

RKL-1

加工外径(リング呼び径) φ60~φ135
1サイクル加工数 90mmスタック
ワークスピンドルモーター出力 1.5KW(ACサーボモーター)
ワークスピンドル回転数 5~50r.p.m
ラッピング(上下)モーター出力 3KW(ACサーボモーター)
ラッピング速度 MAX40m/min
NC軸数 2軸
ラッピング内容 ストレート&クロスハッチング

各種リング外径のラッピング加工を行なうCNC全自動ラッピング機です。
ギャップのずらし、ワークの洗浄、ラッピングスリーブの交換等の自動化装置により、中大ロットのリングを品質を高めながら効率よく生産します。
また、リングの回転と上下の動作をCNC化し、通常のラッピングの他にクロスハッチングなどの高品位リング用ラッピング加工も行えます。

OCT-160

加工能力(リング呼び径) φ60~φ160
1サイクル加工数(スタック幅) 180mm
ワークスピンドルモーター出力 kW
ワークスピンドル回転数 80~400min-1
テールストック軸径 φ60
NC軸数 4軸
自動プログラミング ピストンリング加工データー生成システム

小型リングの外径カム形状の旋削加工を半自動で行うためのCNC制御旋削機です。
ピストンリング加工データー生成システムにより加工条件、リングパラメーターなどを入力するだけで加工プログラムが自動的に作成されますので、プログラミングに要する時間を大幅に短縮でき、コスト低減、品質の向上が可能となります。
また、CNC化したことによりカム倣機構が不要となり、あらゆる形状の高精度な外径カム加工が低コストで行えます。
また、マンドレルにセットしたリングを両センターで支持し加工しますので、加工後マンドレルにセットしたままの状態で後工程へ送ることができます。

GSM-160

加工能力(リング呼び径) φ60~φ160
1サイクル加工数(スタック幅) 180mm
砥石サイズ φ100×φ20×1
砥石スピンドルモーター出力 0.75kW
砥石スピンドル回転数 Max.9000min-1
NC軸数 3軸

小型リングの合口の仕上げ研削を半自動で行うためのCNC制御研削盤です。
作業者によりセットされたリングは、クランプ・位置決めされた後に合口を研削され作業者により取り出されます。

VS-2A-NC

加工能力(リング呼び径) φ45~φ160
1サイクル加工数(スタック幅) 100mm
カッターサイズ φ90×φ38.1×0.8
カッタースピンドルモーター出力 7.5kW
カッタースピンドル回転数 150~300min-1
ワークスピンドルモーター出力 kW
ワークスピンドル回転数 1~30min-1
NC軸数 4軸
自動化 ローダー
アンローダー

ローダーとアンローダーを装備し、ミーリングカッターにより小型リングの2本取り切断加工を全自動で行うためのCNC制御スプリッティング加工機です。
2頭のカッターヘッドと2軸のワークスピンドルを持つ構造により、一方のワークスピンドルでの加工中にもう一方のワークスピンドルでのローディング/アンローディングが可能なため、高い生産性を誇ります。
プルスタッド式カッターアーバーの採用によりカッターアーバーの交換が迅速かつ容易に行えます。
