CRANKSHAFT PROCESSING MACHINE LINE UP

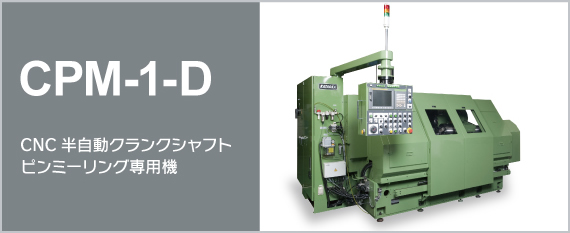

| CPM-1-D | CNC半自動クランクシャフトピンミーリング専用機 |
|---|
| 全長 | 367〜514㎜ |
|---|---|
| ピン外径 | φ50〜φ60㎜ |
| ピン幅 | 40㎜ |
| 偏芯量 | 29〜45㎜ |
| ワークスピンドルモーター出力 | 5.9kW（7.8HP）相当 |
| ワークスピンドル回転数 | 1～10r.p.m |
| ワークスピンドルチャック | 12インチ（φ304㎜）中空油圧3爪 |
| ミーリングスピンドルモーター出力 | 22kＷ（30HP） |
| ミーリングスピンドルモーター回転数 | 40〜80r.p.m |
| ミーリングカッター外径 | φ640㎜ |
| ミーリングカッター巾 | 30㎜ |
| CNC軸数 | 5軸（FANUC） |
| CNCプログラム | クランクピン生成システムによる 自動プログラミング |
高速織機用クランクシャフトのピン部荒加工及びショルダー部をCNCにてミーリング加工する半自動機です。 |
|
