CRANKSHAFT PROCESSING MACHINE DEVELOPING PLAN

加工長 342~514
ピン径 φ50~φ60㎜
ピン幅 40㎜
CBN砥石サイズ φ450~巾38㎜
砥石スピンドルモーター出力 30kW(40HP)
砥石周速  100m/sec(5,000min-1
ワークスピンドルモーター出力(サーボモーター) 3kW(4HP)相当
ワークスピンドル回転数(最大) 200min-1
ワークヘッドストックセンター MT4
テールストックセンター MT4
ドレス装置 Vフェースダイヤモンドロータリードレス
計測装置  ピン径測定用 インプロセスゲージ FENAL L(MARPOS)
      ジャーナル測定用 インプロセスゲージ UNIMAR(MARPOS)
      端面測定用 ポストゲージ UNIMAR(MARPOS)
CNC軸数 5軸(FANUC)
CNCプログラム クランクピン生成システムによる
自動プログラミング

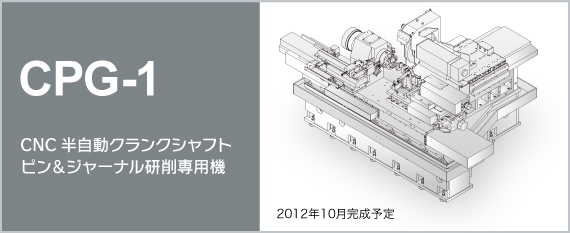

クランクシャフトのピン部とジャーナル部を半自動で研削するためのCNC制御クランクシャフト研削専用機です。
作業者によりワーク仮置き台にセットされたクランクシャフトは、ワークヘッド側センターとテールストックセンターにより支持されながら回転し、砥石によりピン部とジャーナル部を研削された後に作業者により取り外されます。
C.R.Tに表示されたマクロ画面にクランクシャフトの形状や加工条件などを入力するだけで加工プログラムが自動的に作成されますので、プログラミングに要する時間を大幅に短縮でき、コスト低減、品質の向上が可能となります。
