SEMI-AUTOMATIC
CNC O.D & I.D CAM TURNING & GAP MILLING

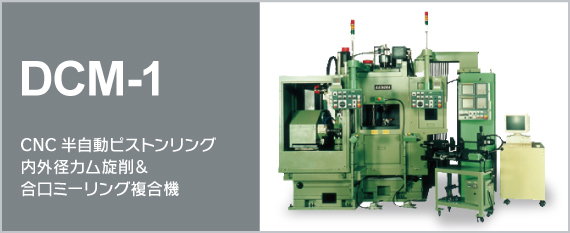

DCM-1

加工能力(リング呼び径) φ45〜φ170
1サイクル加工数 100~150mmスタック
ワークスピンドルモーター出力 10kW
ワークスピンドル回転数 80〜400r.p.m
ミーリングスピンドルモーター出力 1.5kW
ミーリングスピンドル回転数 MAX.300r.p.m
NC軸数 9軸

リングの内外径カム形状のコンピューター制御による旋削加工と合口(ギャップ)の切放しミ-リング加工を1台で行える半自動の複合機です。

旋削においてはカムデーター生成ソフトウェアーにより加工データー、リングパラメータなどを入力するだけで加工プログラムが自動的に作成されますので、プログラミングに要する時間を大幅に短縮できます。

ミーリングにおいてはCNCが演算した角度と幅に基づいてカッター1枚によりギャップを加工しますので、面倒な角度や幅調整作業は不要となります。

また、カム倣機構をCNC化したことにより、あらゆる形状の高品質カム形状加工が、短時間で低コストのうちに実施できます。

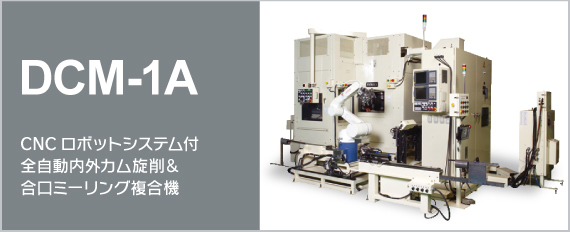

DCM-1A

加工能力 φ45〜φ170
1サイクル加工数 100~150mmスタック
ワークスピンドルモーター出力 10kW
ワークスピンドル回転数 80〜400r.p.m
ミーリングスピンドルモーター出力 1.5kW
ミーリングスピンドル回転数 MAX.300r.p.m
NC軸数 9軸
自動化&CNCシステム 多関節ロボット
IN&OUTワークストッカー
リング取出シャトル
リング整列ユニット
カムデーター生成ソフトウェアー

半自動の内外径カム形状のコンピューター制御による旋削加工と、合口(ギャップ)のミーリング加工複合機をロボットシステムにより全自動化したもので、当該機内での指定された時間内の自動化やライン対応の自動化ができます。
中、大ロット生産における無人化や、自動計測装置との組み合せによる品質向上等さまざまなFAシステムに対応できます。

DCM-320

加工能力(リング呼び径) φ200〜φ320
1サイクル加工数(スタック幅) 120mm
ワークスピンドルモーター出力 kW
ワークスピンドル回転数 20〜100min-1
ミーリングスピンドルモーター出力 1.5kW
ミーリングスピンドル回転数 MAX.300min-1
NC軸数 9軸
自動プログラミング ピストンリング加工データー生成システム

中型リングの内外径カム形状の旋削加工と合口(ギャップ)の切放しミーリング加工を半自動で行うためのCNC制御複合加工機です。
旋削加工においては、ピストンリング加工データー生成システムにより加工条件、リングパラメーターなどを入力するだけで加工プログラムが自動的に作成されますので、プログラミングに要する時間を大幅に短縮でき、コスト低減、品質の向上が可能となります。
ミーリング加工においては、CNCが演算した角度と幅に基づいてカッター1枚により合口(ギャップ)を加工しますので、面倒な角度や幅の調整作業は不要となります。
また、CNC化したことによりカム倣機構が不要となり、あらゆる形状の高精度な内外径カム加工が低コストで行えます。
