異質・異形を求めてひるむことのない開発

リングの内径と外径及び内外径を同時に全自動で加工する旋削盤です。

フロントスライドとリヤスライドにより外径加工を行い、ワークスピンドル後部に配置されたボーリング装置叉は内径溝入れ装置により内径加工を行います。

多刃切削により両圧着方式でクランプした複数のリングを同時に加工します。

マルチリングの内外径を両面圧着方式により全自動で旋削できることから、同時加工による同芯度の向上と工程統合による生産性の向上を同時に実現します。
外径はテーパーフェースやバレルフェース、そして溝入れや面取加工、内径はプレーンや溝入、そして面取加工が最短時間で効率よく行えることから、大、中ロットの生産に適しています。

リングの外径と内径及び内外径の仕上げ加工および溝入れ加工などを全自動で行う旋削盤です。

多刃切削により複数のリングを同時に加工します。

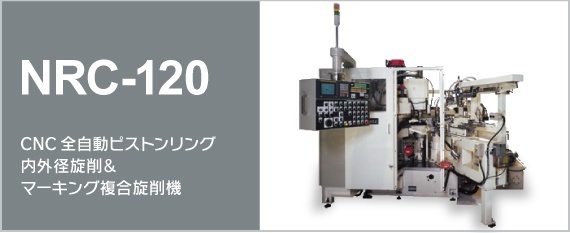

1本リングの内径と外径を両面圧着方式で同時に全自動で加工する旋削機です。機械の中心部に位置するインデックス装置の周囲に配置された2つ叉は3つの加工ステーション上でローディング／アンローディング、旋削加工及びマーキングが同時に行われます。
旋削加工用のステーションではフロントスライドとリアスライドにより外径加工を行い、テールストック下部に配置された内径スライドにより内径加工を行います。マーキングはレーザーまたはミーリングにより旋削と同時に行われることから、形状とマーキングの不適正が防止されます。
