SEMI-AUTOMATIC CNC O.D TURNING

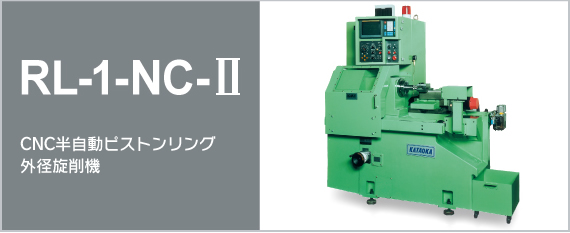

| RL-1-NC-Ⅱ | CNC半自動ピストンリング外径旋削機 |
|---|---|

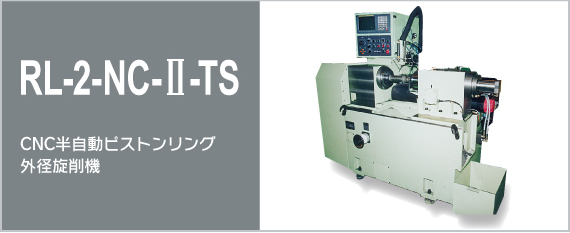

| RL-2-NC-Ⅱ-TS | CNC半自動ピストンリング外径旋削機 |
| RL-320-TS | CNC半自動ピストンリング外径旋削機 |

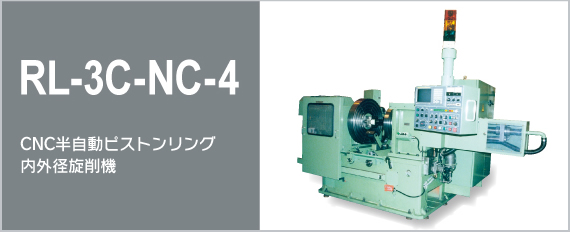

| RL-3C-NC-4 | CNC半自動ピストンリング内外径旋削機 |
| 加工能力（リング呼び径） | φ39～φ130 |
|---|---|
| 1サイクル加工数 | マルチ |
| ワークヘッド モータ | 3.7kW |
| 回転数 | 150〜600r.p.m |
| 機械寸法 L×D×H | 1650×1230×1700mm |
| 機械重量 | 約1200kg |
ほぼすべての外径形状（外径仕上、外径溝入れ、面取り、テーパー、アンダーカットなど）を半自動で加工する旋削盤です。 予め登録されている加工パターンの中から加工するリングの形状に合ったパターンを選択し、加工寸法、加工条件などの変数を入力することで必要なデータの設定が完了しますので、段取時間を短縮できます。 多刃切削により複数のリングを同時に加工します。 |
|
| 加工能力（リング呼び径） | φ60～φ160 |
|---|---|
| 1サイクル加工数 | マルチ |
| ワークヘッド モータ | 5.5kW |
| 回転数 | 150〜600r.p.m |
| 機械寸法 L×D×H | 1800×1456×1690mm |
| 機械重量 | 約2300kg |
ほぼすべての外径形状（外径仕上、外径溝入れ、面取り、テーパー、アンダーカットなど）を半自動で加工する旋削盤です。 予め登録されている加工パターンの中から加工するリングの形状に合ったパターンを選択し、加工寸法、加工条件などの変数を入力することで必要なデータの設定が完了しますので、段取時間を短縮できます。 多刃切削により複数のリングを同時に加工します。 |
|
| 加工能力（リング呼び径） | φ200～φ320 |
|---|---|
| 1サイクル加工数（スタック幅） | Max.100mm（スペーサー含む） |
| ワークスピンドルモーター出力 | 7.5kW |
| ワークスピンドル回転数 | 45～180min-1 |
| テールストックセンター | MT5 |
| NC軸数 | 2軸 |
様々な外径形状（外径仕上、外径溝入れ、面取り、テーパー、アンダーカットなど）の中型リングの加工を半自動で行うためのCNC制御旋削機です。 |
|
| 加工能力（リング呼び径） | φ400～φ800 |
|---|---|
| 1サイクル加工数 | シングル＆マルチ |
| ワークヘッド モータ | 11kW |
| 回転数 | 20〜80r.p.m |
| 機械寸法 L×D×H | 4100×2400×2300mm |
| 機械重量 | 約10000kg |
リングの内外径加工および面取り加工などを半自動で行う旋削盤です。 それぞれ独立した外径切削スライドと内径切削スライドにより外径加工と内径加工を同時に行えます。 複数のリングを同時にクランプして加工することも可能です。 |
|
