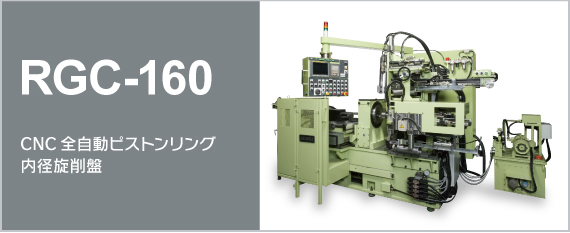

FULL-AUTOMATIC CNC I.D TURNING

RGC-160

加工能力(リング呼び径) φ~φ
1サイクル加工数 マルチ
ワークヘッド モータ kW
       回転数 〜r.p.m
機械寸法 L×D×H ××mm
機械重量 約kg

本機はピストンリングのあらゆる内径形状の仕上げ旋削をCNCにより全自動加工する機械です。

ワークスピンドル内芯に取付けられたクロージングスリーブの内径にてピストンリングをクランプする為、芯振れが少なく、且つ高い剛性を維持することができます。

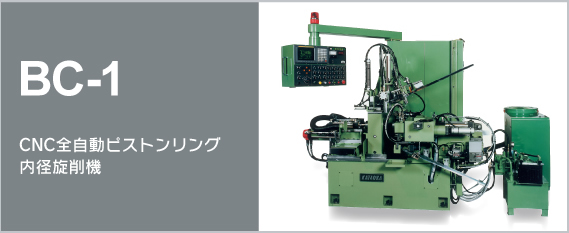

BC-1(X)

加工能力(リング呼び径) φ60~φ105
1サイクル加工数 マルチ
ワークヘッド モータ 3.7kW
       回転数 200〜800r.p.m
機械寸法 L×D×H 2240×1690×2160mm
機械重量 約3000kg

リングの内径の仕上げ加工および溝入加工などを全自動で行う旋削盤です。

ワークスピンドルに内蔵されているヤトイの中にテールストック側からワークを押しつけた状態で加工します。

多刃切削による複数のリングの同時加工も可能です。

主軸側とテールストック側の両側での両圧着方式によりワークをクランプします。

BC-2(X)

加工能力(リング呼び径) φ130~φ200
1サイクル加工数 マルチ
ワークヘッド モータ 11kW
       回転数 60〜210r.p.m
機械寸法 L×D×H 3075×1855×2437mm
機械重量 約5500kg

リングの内径の仕上げ加工および溝入加工などを全自動で行う旋削盤です。

ワークスピンドルに内蔵されているヤトイの中にテールストック側からワークを押しつけた状態で加工します。

多刃切削による複数のリングの同時加工も可能です。

主軸側とテールストック側の両側での両圧着方式によりワークをクランプします。
